VBSE 單作用板式平衡閥 A-VBSO-SE-30-FC2-PI-PL，工作原理：單向閥部分允許壓力油由流入油缸，同時阻止油的反向流動。溢流部分在先導壓力建立后，可控制執行機構的運動。溢流壓力設置通常高于1.3倍的負載壓力，但平衡閥的開啟依靠閥的先導比。對于優化負載控制和功率的不同應用，可選擇不同的先導比。
VBSE 單作用板式平衡閥 A-VBSO-SE-30-FC2-PI-PL
工作原理：
單向閥部分允許壓力油由流入油缸，同時阻止油的反向流動。溢流部分在先導壓力建立后，可
控制執行機構的運動。溢流壓力設置通常高于1.3倍的負載壓力，但平衡閥的開啟依靠閥的先導比。對于優化負載控制和功率的不同應用，可選擇不同的先導比。
使平衡閥開啟，執行器開始運動需要的壓力值可按以下公式得出：
當V2的壓力上升到高于彈簧設定壓力時，活塞就被推離單向閥座，形成由V2到C2的液流。
當C2的壓力上升到超出壓力設定值時，由于作用面積的不同，直動溢流閥就起作用，形成由C2到V2的溢流。在V1-C1的先導式壓力作用下，壓力設定值就根據該閥相應的先導比而降低，最終使閥口打開、并形成由C2到V2的流動。彈簧腔的油液則由V2口排出。在各種功能下，V2處的任何背壓值都將被附加到壓力設定值上。
出于安全性和緊湊性方面的考慮，C1和C2端口執行器采用法蘭安裝的方式
先導比率的選擇：
4.25:1(標準) 適用于負載變化和機械設備導致不穩定的情況。
8:1,11:1 適用于負載保持相對穩定的情況。
技術參數
壓力：500bar
材質：鍍鋅鋼體
流量：60升
先導比：1：4.25
或1：8或1：11

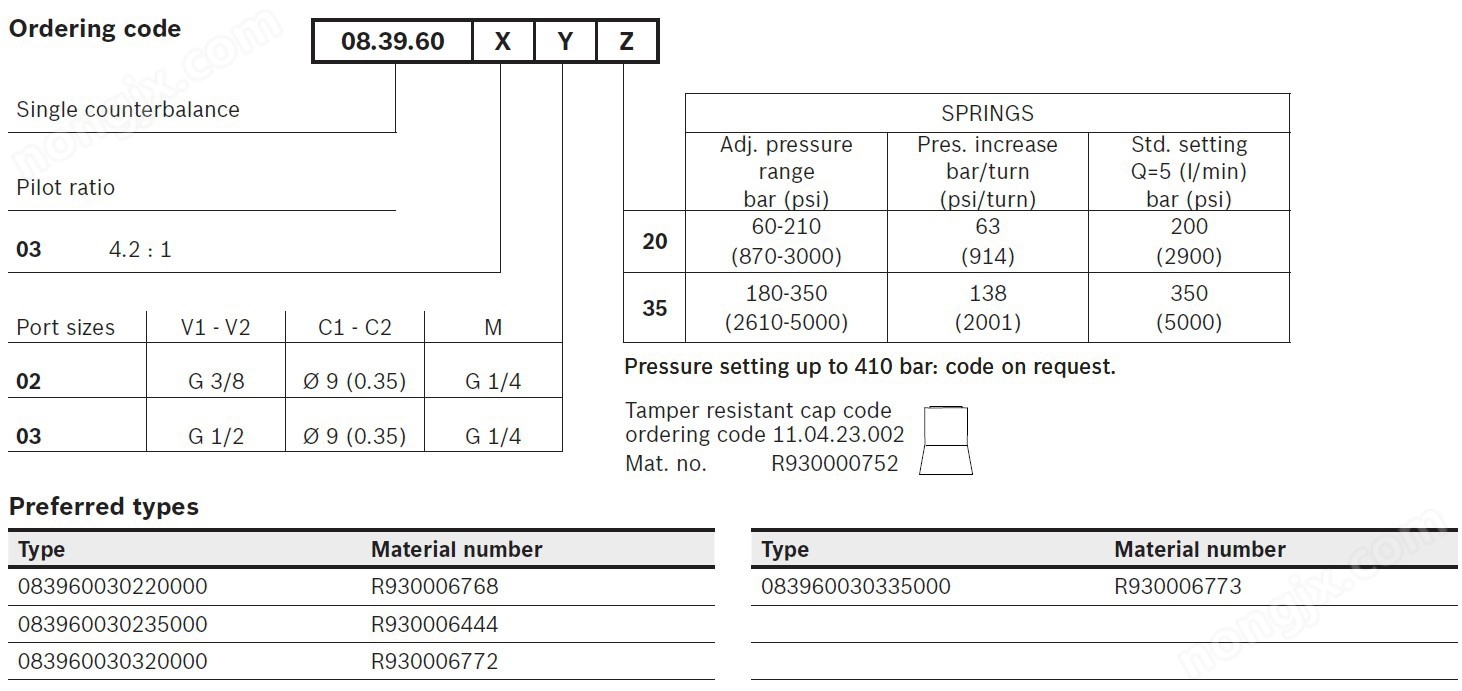

A-VBSO-SE-30-FC2-PI-PL 單作用平衡閥選型：
尺寸：
